什么是同轴电缆？

半刚性电缆组件的最底子方法为由金属管构成的同轴传输线。其间，所述金属管一般为构成外导体的铜管，沿该铜管的中心线设有金属丝导体。所述中心金属丝导体由介电材料支撑，然后坚持于上述外导体的同一中心轴线上。

什么是同轴电缆？

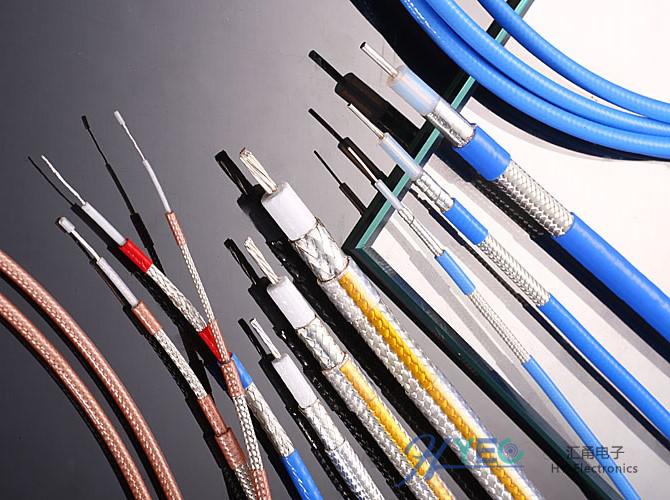

同轴电缆(Coaxial Cable)有时又称为射频电缆(RF Cable)，同轴射频电缆是最常用的结构型式。因为其表里导体处于同心位置，电磁能量局限在表里导体之间的介质内传播，因而具有衰减小，屏蔽功用高，运用频带宽及功用安稳等显著长处。一般用来传输500千赫到18千兆赫的射频能量。 同轴电缆有两个同心导体，而导体和屏蔽层又共用同一轴心的电缆。最常见的同轴电缆由绝缘材料阻隔的铜线导体组成，在里层绝缘材料的外部是另一层环形导体及其绝缘体，然后整个电缆由聚氯乙烯或特氟纶材料的护套包住。 同轴电缆从用途上分可分为50Ω 基带电缆和75Ω宽带电缆的射频同轴电缆。基带电缆又分细同轴电缆和粗同轴电缆。基带电缆仅仅用于数字传输，数据率可达10Mbps。特性阻抗50Ω射频同轴电缆首要用于基带信号传输，传输带宽为1～20MHz，特性阻抗75Ω射频同轴电缆常用于CATV网，故称为CATV电缆，传输带宽可达1GHz，现在常用CATV电缆的传输带宽为750MHz。

同轴电缆结构与材料

电缆最重要的电气功用是衰减低、阻抗均匀、回波损耗高，关于漏泄电缆还有很要害的一点是其最佳的耦合损耗。电缆的首要作用是传输信号，因而，应使电缆结构和材料保证在电缆整个运用期限内都有很好的传输特性，这一点非常重要。

1、内导体

铜是内导体的首要材料，可以是以下形式：退火铜线、退火铜管、铜包铝线。一般，小电缆内导体是铜线或铜包铝线，而大电缆用铜管，以削减电缆重量和成本。对大电缆外导体进行轧纹，这样可获得足够好的弯曲功用。

内导体对信号传输影响很大，因为衰减首要是内导体电阻损耗引起的。其电导率，特别是表面电导率，应尽或许高，一般要求是58MS/m（+20℃），因为在高频下，电流仅在导体表面的一个薄层内传输，这种现象称为趋肤效应，电流层的有用厚度称为趋肤深度。表1表示铜管和铜包铝线作为内导体时在特定频率下的趋肤深度值。

内导体用的铜材质量要求很高，要求铜材应无杂质，表面洁净、平坦、光滑。内导体直径应安稳且公差很小。直径的任一变化都会降低阻抗均匀性和回波损耗，因而应准确控制制造工艺。

2、外导体

外导体有两个底子的作用：第一是回路导体的作用，第二起屏蔽作用。漏泄电缆的外导体还抉择了其漏泄功用。同轴馈线电缆和超柔电缆的外导体是由轧纹铜管焊接而成的，这些电缆的外导体完全封闭，不允许电缆有任何辐射。

外导体一般由铜带纵向包覆而成。在外导体层上，开有纵向或横向的槽口或小孔。

外导体开槽在轧纹型电缆中比较常见。经过沿轴向方向对轧纹波峰进行等距离切削开槽构成。削去的部分所占份额很小，且槽孔距离远远小于传输的电磁波长。

明显，将非漏泄型电缆按以下方法加工可制成漏泄电缆：以120度夹角对非漏泄型电缆中常见的普通皱纹型电缆的外导体波峰进行切削，获得一组适宜的槽孔结构。漏泄电缆的外形、宽度及槽孔结构抉择了其功用指标。

外导体用的铜材也应质量很好，导电率高，无杂质。外导体标准应严厉控制在公差范围内，以保证均匀的特征阻抗和高的回波损耗。

3、绝缘介质

射频同轴电缆介质远不只是起绝缘作用，终究的传输功用首要是在绝缘之后才确认的，因而介质材料的选择和其结构非常重要。全部重要的功用，如衰减、阻抗和回波损耗，都与绝缘联系很大。对绝缘最重要的要求有：

相对介电常数低，介质损耗角因子小，以保证衰减小；

结构一起，以保证阻抗均匀，回波损耗大；

机械功用安稳以保证寿数长；

防水防潮。

物理高发泡绝缘可以到达以上全部要求。用先进的挤塑和注气工艺及特别的材料，发泡度可以到达80％以上，这样的电气功用与空气绝缘电缆比较挨近。注气方法中，氮气直接注入挤塑机内的介质材猜中，该工艺也称为物理发泡方法。与此相对的化学发泡方法，其发泡度只能到达50％左右，介质损耗较大。注气法得到的发泡结构一起，意味着其阻抗均匀，回波损耗大。

我们的RF电缆因绝缘材料的介质损耗角小、发泡度大而具有非常好的电气功用。发泡介质特性在高频下更加重要，正是这种特别的发泡结构抉择了电缆高频下非常低的衰减功用。

共同的多层绝缘（内薄层－发泡层－外薄层）共挤工艺可以得到均匀、密闭的发泡结构，具有机械功用安稳、强度高以及很好的防潮功用等特征。为使电缆在湿润的环境中仍坚持很好的电气功用，我们特意规划了一种电缆：在发泡绝缘层外表面加一层薄的实芯PE。这种外薄层可以有用避免潮气入侵，从一开始出产就维护电缆电气功用，这种规划关于外导体开孔的漏泄电缆特别重要。别的，绝缘层经过内薄层紧紧地包在内导体上，进一步提高了电缆的机械安稳性。而且，薄层中含有特别的安稳剂，即能保证和铜的相容性，又能保证我们电缆的长时间运用寿数。选用适宜的内薄层材料，完全可以获得满意的功用，如：防潮、粘接和安稳性。

这种多层绝缘规划（内薄层－发泡层－外薄层）可以一起获得极好的电气功用和安稳的机械功用，然后提高了我们的RF电缆的长时间运用寿数和可靠性。

4、护套

野外电缆最常用的护套材料是黑色线性低密度聚乙烯，它密度与LDPE相近，但强度与HDPE适当。相反，在某些景象下，我们倾向用HDPE，它可为护套供给更好的机械功用和耐抵触、化学、潮气及不同环境条件的功用。

防紫外线的黑色HDPE能接受如极高温度和极强紫外线引起的气候应力。当强调电缆的防火安全性时，应运用低烟无卤阻燃材料。在漏泄电缆中，为减小火的延伸，可在外导体和护套之间运用防火阻燃带，使简单熔融的绝缘层保留在电缆内。
